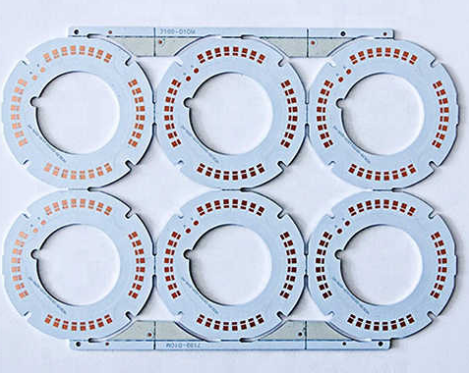

鋁基板定義:鋁基板即金屬基覆銅板(MCPCB),由絕緣層、銅層、鋁基層構成。鋁基層提供機械支撐,絕緣層隔絕電導,銅層實現電路連接。
結構特性:高導熱性源于鋁基層,散熱性能優異,能快速傳導熱量。機械強度高,可承受高功率電子器件工作時的應力。
應用領域:廣泛應用于LED照明,為燈具提供散熱與電路支撐。在汽車電子領域,用于散熱模塊制造,保障電子元件穩定運行。
非接觸式加工:激光切割無需刀具接觸工件,避免機械磨損,精度可達±0.1mm。無接觸加工減少對工件的機械應力,適合精密加工。
熱影響區小:切縫寬度僅0.1- 0.3mm,熱影響區小,減少材料熱損傷。精細切縫提升加工精度,降低后續處理難度。
適用激光類型:光纖激光效率高、功率大,適用于多種材料切割。激光在特定場景如薄板切割中表現優異,各有優勢。
設備功能特點
1、熱影響區域小
采用激光器使用壽命在10萬小時,性能穩定,光束質量高。切縫寬度僅0.1- 0.3mm,熱影響區小,減少材料熱損傷。精細切縫提升加工精度,降低后續處理難度。
2、大理石工作平臺,配合直線電機,精度可以控制在<±0.01mm
3、高精密視覺切割軟件
采用高精密視覺切割軟件,視覺自動識別對位,軟件自動補償。
4、非接觸切割
切口平滑、無毛刺、無擠壓形變。
5、對接自動化
可前后對接自動化,
行業應用

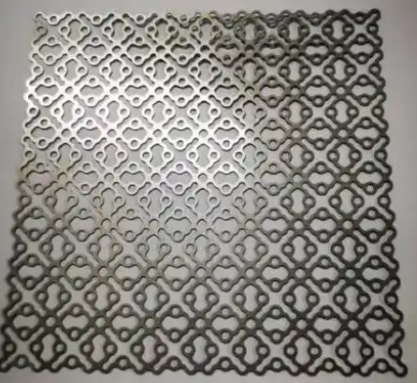

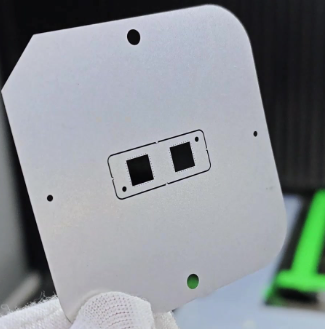

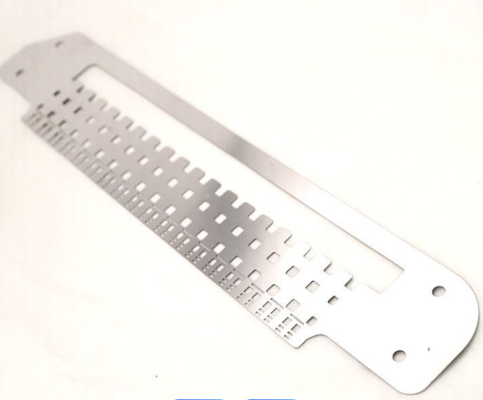

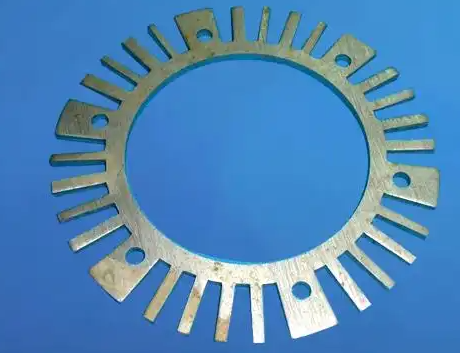

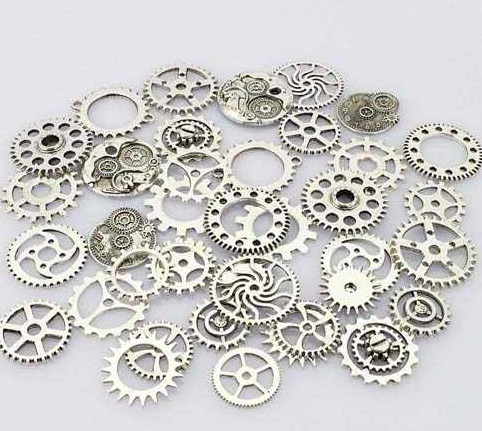

LED行業、鋁基板行業、五金器件、精密零配件。
S/N | 性能指標 | 參數 |

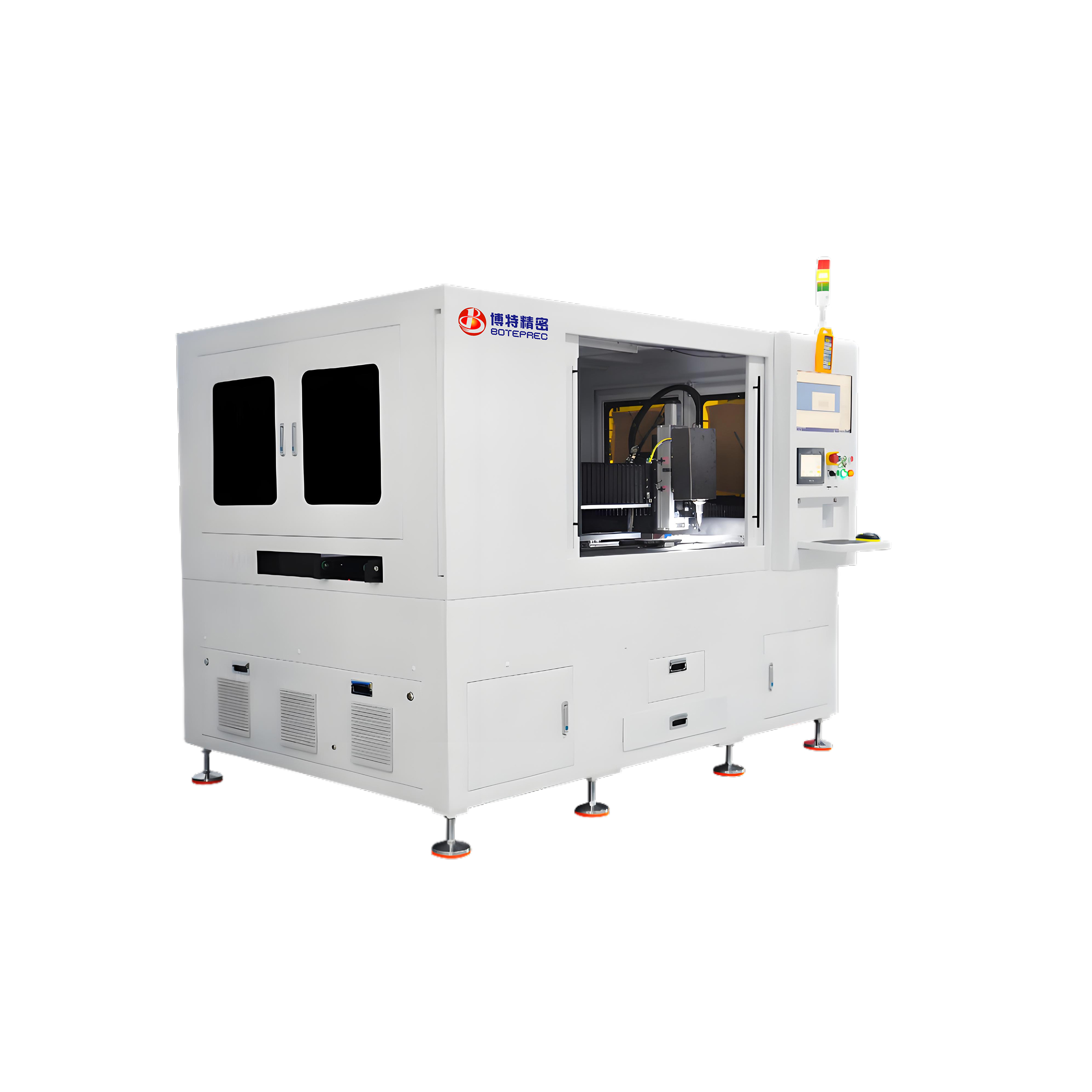

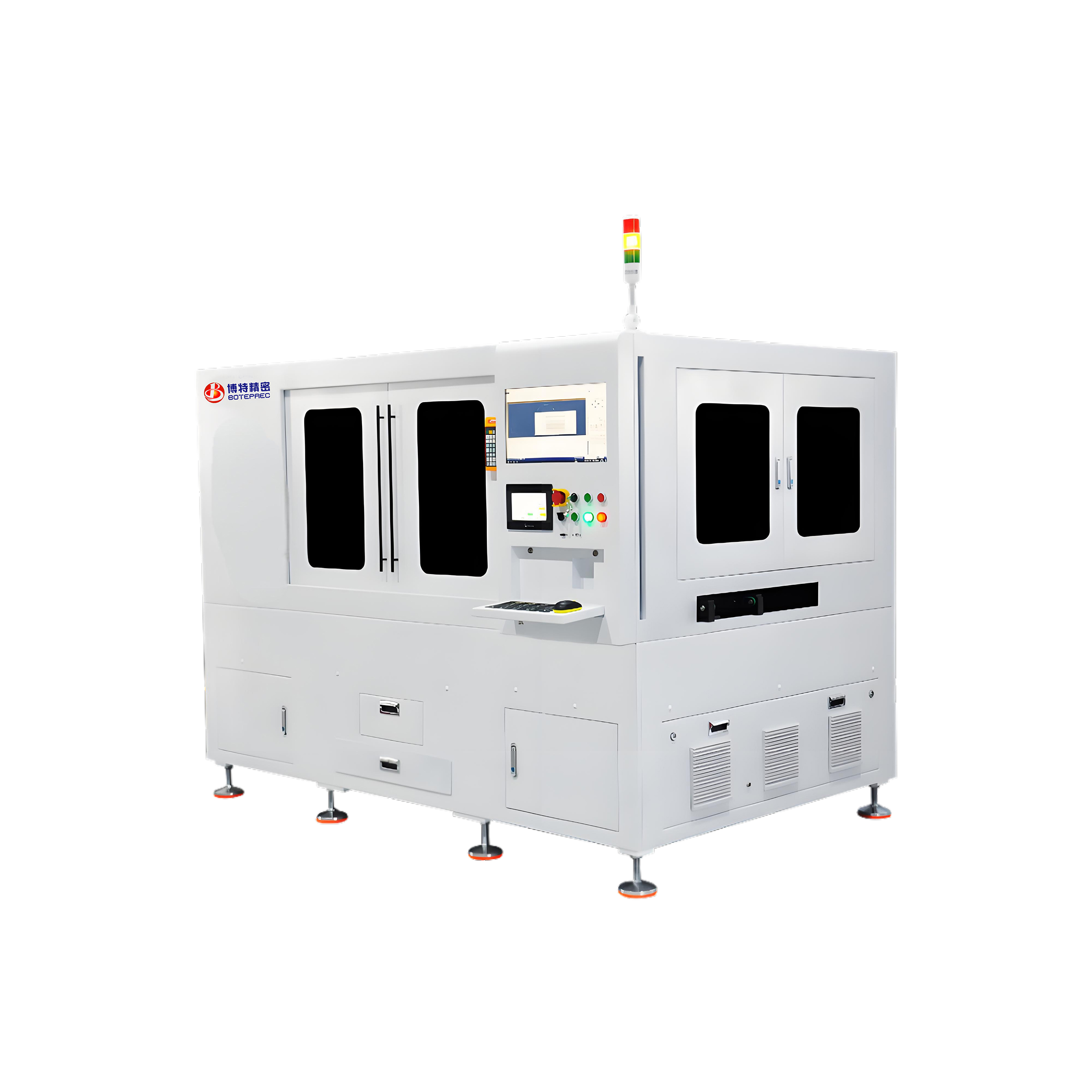

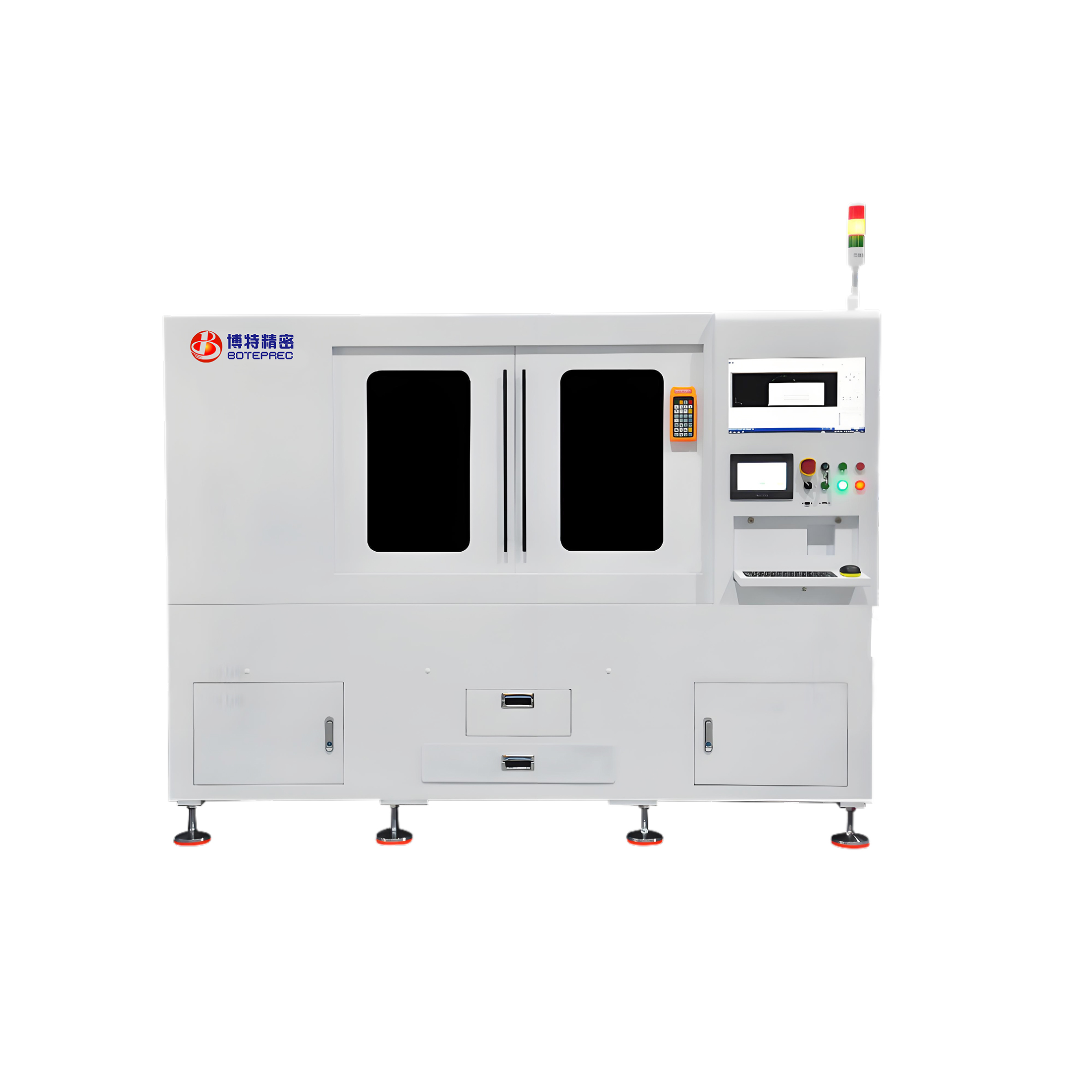

1 | 機器名稱 | 在線激光切割機BT-LC-1360 |
2 | 激光功率 | 選配 |
3 | 切割精度 | ≤±0.01mm |
4 | 平臺結構 | 大理石+直線電機 |
5 | 平臺加工幅面 | L1300*W600mm |
6 | 相機定位精度 | ±3μm |
7 | CCD分辨率 | 500萬像素 |
8 | X/Y分辨率 | 0.1μm |
9 | X軸行程 | 1300mm |
10 | Y軸行程 | 600mm |
11 | Z軸行程 | 150mm |
12 | XY最大加速度 | 1.5G |
13 | X、Y單軸最高速度 | 1000mm/s |
14 | 在線線體高度 | 900±30 mm |
15 | 在線工作模式 | 兩段式軌道傳送料,自動調整寬度 |
16 | 在線方向模式 | 可選 |
17 | 工業吸塵系統 | 標配 |
18 | 切割系統 | BOCHU |
19 | 主設備電源額定電壓 | 220V/50Hz |
20 | 高壓氣源(干燥過濾空氣或氮氣) | 1.2MPa-1.5MPa |
21 | 設備外形尺寸 | L2400*W1500*H1800 mm |
22 | 吸塵器尺寸8 | 550*1102*570mm |
23 | 總重量 | 2噸 |
24 | 總功率 | 10kW/h(含吸塵器) |
25 | 工作環境 | 溫度25℃±2℃;濕度≤60% |
