集成電路芯片切割機是半導體制造中的關鍵設備，用于將晶圓（Wafer）分割成獨立的芯片（Die）。其性能直接影響芯片的良率、效率和成本。以下是核心性能參數的詳細介紹：
1. 切割精度（Cutting Accuracy）
– 參數范圍：±0.5μm 至 ±1.5μm
切割精度是設備的核心指標，直接影響芯片的尺寸一致性。高精度切割機（如±0.5μm）適用于5nm以下先進制程，而±1.5μm可滿足成熟制程需求。
– 技術支撐：采用激光干涉儀或高分辨率光柵尺進行實時位置反饋，結合閉環控制系統。
2. 切割速度（Cutting Speed）
– 參數范圍：100-500mm/s
高速切割可提升生產效率，但需平衡熱影響和機械應力。例如，切割硅晶圓通常為200-300mm/s，而化合物半導體（如GaAs）需降低至100-150mm/s以避免材料損傷。
– 優化技術：多軸聯動控制和動態焦距調整技術可減少空程時間。
3. 刀片/激光參數（Blade/Laser Specifications）
– 刀片切割機：
– 刀片厚度：15-30μm
– 主軸轉速：30,000-60,000 RPM
刀片材質多為金剛石，適用于硅、玻璃等硬脆材料。

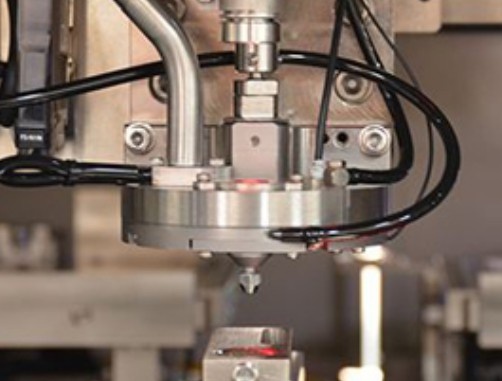

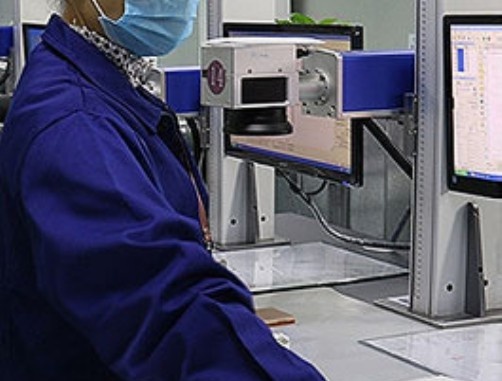

– 激光切割機：
– 波長：355nm（紫外）或1064nm（紅外）
– 脈沖頻率：10-200kHz
激光切割適用于超薄晶圓（<50μm）或易碎材料（如碳化硅），熱影響區（HAZ）需控制在10μm以內。 4. 適用晶圓尺寸（Wafer Size Compatibility） - 主流規格：6英寸（150mm）、8英寸（200mm）、12英寸（300mm） 設備需兼容多種尺寸，通過自動載具切換實現靈活生產。12英寸晶圓的切割需更大的工作臺和更高剛性結構。 5. 對準精度（Alignment Accuracy） - 參數范圍：±1μm 至 ±3μm 基于機器視覺系統識別晶圓上的對準標記（Alignment Mark），確保切割線與電路圖形精確匹配。 - 技術方案：高分辨率CCD（500萬像素以上）搭配亞像素算法。 6. 切割道寬度（Street Width） - 參數范圍：30-100μm 窄切割道（如30μm）可提升晶圓利用率，但需高精度刀片或激光束控制技術。 7. 自動化與產能（Automation & Throughput） - UPH（Units Per Hour）：20-60片/小時（12英寸晶圓） 集成自動上下料（Load Port）、缺陷檢測（AOI）和清潔模塊可減少人工干預。 - MTBA（Mean Time Between Alarms）：>500小時，體現設備穩定性。
8. 環境適應性（Environmental Requirements）
– 潔凈度：Class 1000以下無塵環境
– 溫度控制：±0.1℃恒溫（防止材料熱膨脹影響精度）。
9. 特殊功能（Advanced Features）
– 雙切割（Dicing Before Grinding, DBG）：先切割部分深度，再研磨減薄，適用于超薄芯片。
– 隱形切割（Stealth Dicing）：激光聚焦于晶圓內部，無表面損傷，適合MEMS等敏感器件。
總結
高端切割機（如日本DISCO或德國LPKF機型）通常整合多項參數優化技術，而經濟型設備可能側重某幾項核心指標。用戶需根據材料特性（如硅、GaN、玻璃）、芯片尺寸（<1mm2或>10mm2）和預算綜合選型。未來趨勢包括更高精度（亞微米級）、多工藝集成（切割+檢測+貼片）以及AI驅動的自適應切割參數調整。
