集成電路芯片切割機基本概念

集成電路芯片切割機基本概念 集成電路芯片切割機基本概念

一、定義與作用

集成電路芯片切割機(Dicing Saw)是半導體制造后道工藝中的關鍵設備,用于將晶圓(Wafer)上的集成電路單體切割分離成獨立的芯片(Die)。其核心作用是通過高精度機械或激光加工,實現晶圓的高效分割,同時避免芯片邊緣崩裂、裂紋等缺陷,確保芯片的電學性能和可靠性。

二、工作原理

1. 機械切割:

采用金剛石刀片(Blade)高速旋轉(轉速通常達30,000-60,000 RPM),通過物理接觸切割晶圓。切割過程中噴灑去離子水冷卻并清除碎屑,刀片厚度僅15-30μm,切割精度可達±5μm以內。

2. 激光切割:

適用于超薄晶圓或硬質材料(如碳化硅),通過短脈沖激光(如紫外激光)燒蝕材料形成切割道。非接觸式加工可減少應力損傷,但設備成本較高。

三、核心組成部分

1. 運動控制系統:

高精度線性電機和光柵尺確保切割路徑的定位精度(亞微米級),支持復雜切割模式(如步進切割、弧形切割)。

2. 主軸單元:

承載金剛石刀片,需具備高剛性和動態平衡性,振動控制在納米級以避免崩邊。

3. 視覺對準系統:

高分辨率CCD相機識別晶圓上的切割道(Street)和對準標記(Alignment Mark),補償晶圓放置偏差。

4. 冷卻與清洗模塊:

去離子水系統冷卻刀片并沖洗切割殘渣,部分設備集成真空吸附保持晶圓穩定。

四、技術關鍵指標

– 切割精度:通常要求±1-5μm,影響芯片尺寸一致性。

– 切割速度:機械切割可達100-300mm/s,激光切割速度依賴功率和材料。

– 切割道寬度:窄至20-50μm,直接影響晶圓利用率(Die per Wafer)。

– 崩邊控制:邊緣缺陷需小于5μm,防止后續封裝開裂。

五、工藝挑戰

1. 材料多樣性:

硅、砷化鎵(GaAs)、氮化鎵(GaN)等材料硬度差異大,需調整刀片參數或激光波長。

2. 超薄晶圓切割:

厚度低于50μm的晶圓易翹曲,需采用臨時鍵合(Temporary Bonding)或隱形切割(Stealth Dicing)技術。

3. 熱影響區(HAZ):

激光切割可能引發材料熱損傷,需優化脈沖能量和重復頻率。

六、應用與發展趨勢

– 先進封裝需求:

隨著2.5D/3D封裝普及,切割機需支持更窄間距(<10μm)和異質集成晶圓分割。 - 智能化升級: 集成AI算法實時監控刀片磨損、自動補償切割參數,提升良率。 - 綠色制造: 減少去離子水用量,開發干式切割技術以降低環境影響。 七、總結 集成電路芯片切割機是半導體產業中連接前道制程與后道封裝的核心裝備,其技術演進直接推動芯片小型化、高集成度發展。未來隨著新材料和新封裝技術的涌現,切割機將向更高精度、更低損傷和智能化方向持續突破。

點擊右側按鈕,了解更多激光打標機報價方案。

咨詢報價方案

相關推薦

半導體切片機

半導體切片機

切割文明:半導體切片機與人類技藝的千年對話

在無錫某半導體制造廠的無塵車間里,一臺價值上億元的精密切片機正以納米級的精度切割硅晶圓。這臺機器的金剛石刀片每旋轉一周,就能完成一次完美的切割,其精度之高,相當于從上海到北京的距離誤差不超過一根頭發絲的直徑。這臺看似冰冷的機器,實則是人類切割技藝的當代巔峰之作,它的存在將人類對物質世界的掌控推向了前所未有的高度。當我們凝視這臺精密儀器時,看到的不僅是現代科技的結晶,更是人類切割文明從石器時代到硅時代的完整史詩。

人類最早的切割工具可以追溯到260萬年前的奧杜威峽谷,那里出土的石器展示了原始人用燧石片切割獸皮和食物的場景??脊艑W家路易斯·利基發現這些石器邊緣經過精心敲打,形成了可用的刃口。這種粗糙的”切割技術”標志著人類開始嘗試改變自然物質的形態以滿足自身需求。此后數萬年,切割工具伴隨著人類文明共同進化:新石器時代的磨制石器、青銅時代的金屬刀具、鐵器時代的鋼制工具,每一次材料革命都帶來切割精度的提升。文藝復興時期,達芬奇設計的各種精密儀器展示了人類對完美切割的追求。而工業革命的車床和銑床,則將切割帶入了機械化時代。這條進化鏈的末端,就是我們今天看到的半導體切片機——它繼承了人類數十萬年切割技藝的全部智慧。

半導體切片機的技術奇跡體現在它突破性的精度上?,F代晶圓切割采用金剛石線鋸或超薄刀片,切割厚度可控制在幾微米以內,相當于人類紅細胞直徑的十分之一。這種精度要求切割環境的溫度波動不超過0.01攝氏度,振動控制在納米級別。日本DISCO公司的高端切片機甚至能在硅片上切割出僅有0.1毫米寬的街道(切割道),而不會對周圍的微型電路造成任何損傷。這種切割不是簡單的物理分離,而是在原子尺度上重構材料的結構。每片300毫米直徑的硅晶圓上可同時切割出數百個芯片,每個芯片包含數十億個晶體管。這種”物質編織”能力,讓人類得以在方寸之間構建起整個數字文明的基礎設施。半導體切片機因而成為連接物理世界與數字世界的門戶,它將粗礪的硅塊轉化為承載人類集體智慧的精巧載體。

半導體切片機的文化意義遠超一臺工業設備的范疇。法國技術哲學家貝爾納·斯蒂格勒曾指出:”技術是人類的代具,是人類記憶和認知的外化。”半導體切片機正是這種”代具”的極致體現——它將人類數千年來對物質世界的理解和控制能力凝聚在一臺機器之中。每完成一次完美切割,都是對數萬年人類技藝傳承的致敬。德國思想家本雅明在《機械復制時代的藝術作品》中討論的技術與藝術的關系,在半導體切片機上得到了新的詮釋:當切割精度達到納米級時,工業生產本身就成為了一種高精度藝術形式。這種”工業藝術”不僅改變了物質世界,也重塑了人類文明的形態——從依賴自然物質到創造人工物質,從宏觀制造到微觀構建,從滿足基本需求到創造全新可能。

站在人類紀的新紀元回望,半導體切片機不再只是一臺冰冷的工業設備,而是人類切割文明的當代圖騰。從奧杜威峽谷的第一塊燧石到無錫車間的精密切片機,這條跨越百萬年的技術長鏈記錄了人類如何一步步實現對物質世界的精確控制。半導體切片機的金剛石刀片切割的不僅是硅晶體,更是人類認知的邊界;它生產的不僅是芯片,更是數字文明的基礎單元。在這個意義上,每一臺半導體切片機都是人類技藝的豐碑,銘刻著智慧生命對物質世界的永恒對話。當未來考古學家發現我們這個時代的切片機時,或許會像我們今天看待金字塔和哥特式大教堂一樣,將其視為一個文明最為精湛的技術與藝術結晶。

點擊右側按鈕,了解更多激光打標機報價方案。

咨詢報價方案

多線切割機

多線切割機

多線切割機:精密制造的核心設備與技術革新

引言

多線切割機作為現代精密制造領域的關鍵設備,其通過金屬線的高速往復運動配合研磨漿料,實現了硬脆材料的高效精密加工。本文將從工作原理、技術優勢、應用領域及發展趨勢等方面,全面解析這一重要技術裝備。

一、核心工作原理與技術特點

1. 切割機制

多線切割采用”游離磨料”切割原理,直徑0.1-0.2mm的鋼絲線在20-30m/s高速運動時,帶動碳化硅或金剛石研磨顆粒對工件進行微切削。典型的”1主輥+2副輥”張力系統可保持3-20N/mm2的恒張力控制。

2. 關鍵技術參數

– 切割精度:±0.01mm/m

– 表面粗糙度:Ra0.2-0.8μm

– 切割厚度:0.1-300mm可調

– 線網利用率:可達90%以上

二、行業應用現狀

1. 光伏領域

處理156mm硅錠時,新一代設備可實現每小時400mm的切割速度,硅片厚度誤差控制在±5μm以內,單片硅料損耗降至0.15mm。

2. 半導體制造

8英寸晶圓切割采用0.12mm超細金剛線,TTV(總厚度偏差)≤3μm,配合視覺定位系統,定位精度達±2μm。

3. 新興應用拓展

– 藍寶石玻璃:用于智能手機攝像頭模組切割

– 碳化硅襯底:新能源汽車功率器件基板加工

– 磁性材料:釹鐵硼永磁體精密成型

三、技術演進趨勢

1. 切割線徑微細化

金剛石線徑從80μm降至40μm,使得切割縫寬減少50%,材料利用率提升30%。日本廠商已開發出35μm超細金剛線。

2. 智能化升級

集成AI視覺檢測系統,可實時監控:

– 線網張力波動(±0.5N)

– 研磨液濃度變化(±2%)

– 切割軌跡偏差(±3μm)

3. 綠色制造技術

– 鋼絲循環使用次數從3次提升至8次

– 磨料回收率突破85%

– 能耗降低30%的變頻驅動技術

四、市場發展數據

2023年全球市場規模達28.7億美元,年復合增長率9.2%。中國市場占比35%,其中光伏應用占62%,半導體領域占21%。預計2026年超細金剛線需求量將突破8000萬公里。

結語

隨著第三代半導體、微型傳感器等產業的發展,多線切割技術正向著”更薄、更快、更智能”的方向演進。未來在量子器件、柔性電子等前沿領域的應用突破,將推動這一技術持續創新,成為高端制造不可或缺的基石裝備。

(注:全文共計約800字,技術參數均為行業典型值,具體數據因設備型號而異)

點擊右側按鈕,了解更多激光打標機報價方案。

咨詢報價方案

pcb板切割機

pcb板切割機

切割的暴力美學:PCB板切割機中的技術理性與人文反思

在電子制造業的隱秘角落,PCB板切割機以其精確到微米的切割能力,默默支撐著整個數字世界的運轉。這種看似冰冷的工業設備,實則蘊含著人類技術文明的深層邏輯——一種將物質世界徹底量化和標準化的技術理性。當鋒利的刀片或激光束劃過覆銅板時,它不僅僅是在執行物理切割,更是在實踐一種現代性特有的思維方式:將復雜多樣的現實分解為可計算、可控制的標準化單元。這種技術理性已經滲透到現代生活的每個毛細血管中,塑造著我們認知和改造世界的基本模式。

PCB板切割機的技術演進本身就是一部微縮的工業文明史。從早期機械沖床的粗暴撞擊,到如今激光切割的優雅精確,切割技術的每一次飛躍都對應著人類控制能力的升級?,F代高精度切割機能夠實現±0.01mm的重復定位精度,在300mm×250mm的工作區域內揮灑自如,其技術參數背后是一整套精密機械、自動控制和材料科學的復雜交響。這種精確性不僅滿足了電子產品小型化、高密度化的需求,更重新定義了”完美加工”的標準——當切割質量可以量化評估時,”足夠好”的主觀判斷便讓位于客觀數據的冷酷審判。

在電子制造領域,PCB板切割機展現出了驚人的效率崇拜。一臺高性能切割機每小時可處理數百塊板材,配合自動上下料系統實現24小時不間斷生產。這種效率至上的邏輯正在重塑現代人的時間感知——當設備循環時間以秒計算時,人類工作節奏也不得不隨之加速。更為關鍵的是,現代切割機通過CNC系統將加工過程徹底數字化,操作者只需輸入參數,機器便會忠實地執行預設程序。這種”去技能化”趨勢使得傳統工匠的手藝變得無關緊要,取而代之的是對標準化流程的嚴格遵守。當一位老師傅的多年經驗可以被簡化為機器內存中的幾行代碼時,我們不得不思考技術究竟在解放還是異化勞動。

PCB板切割機的廣泛應用還揭示了當代社會隱藏的物質代謝秘密。每塊被切割的PCB板都將在數月內變成電子垃圾,這種快速的”生產-廢棄”循環構成了消費社會的物質基礎。切割機的高效率恰巧滿足了電子產品快速迭代的需求,卻也加速了資源消耗與環境負擔。頗具反諷意味的是,最精密的切割技術往往服務于生命周期最短的產品——當一臺切割機以完美工藝加工出的電路板在一年后淪為電子垃圾時,技術精進與資源浪費構成了一個現代性悖論。

面對PCB板切割機所代表的技術理性霸權,我們需要建立一種更具反思性的技術觀。技術精確性不應成為目的本身,而應服務于更有價值的人類目標。在醫療設備或航天電子等關鍵領域,高精度切割確實創造了重要價值;但在一次性消費電子產品中,同樣的技術可能只是在助長浪費文化。未來技術發展應當追求”恰當的精確”而非”極致的精確”,在效率與可持續性、自動化與人文價值之間尋找平衡點。

PCB板切割機的金屬冷光下,映照出我們這個時代的技術迷思。當人類能夠以驚人精度控制物質世界時,卻常常失去控制技術發展方向的能力。在驚嘆于切割技術精妙之余,我們更需要培養一種技術人文主義視角——既欣賞機械之美,又不淪為效率的奴仆;既利用技術之力,又保持對技術理性的清醒認知。唯有如此,我們手中的切割工具才不會最終反過來切割掉人性本身。

點擊右側按鈕,了解更多激光打標機報價方案。

咨詢報價方案

免責聲明

本文內容通過AI工具智能整合而成,僅供參考,博特激光不對內容的真實、準確或完整作任何形式的承諾。如有任何問題或意見,您可以通過聯系1224598712@qq.com進行反饋,博特激光科技收到您的反饋后將及時答復和處理。

產品介紹

熱門產品推薦

深圳市博特精密設備科技有限公司是一家致力于全國激光加工解決方案的國家高新技術企業。公司自2012年成立起,12年始終專注于為各行各業提供全系統激光加工設備及自動化產線解決方案,擁有超16000㎡大型現代化的生產基地,并配置了完整的系列檢測設備。可服務全國客戶,服務超20000+客戶。公司主營:精密激光切割機,激光打標機、激光焊接機等各類激光設備。

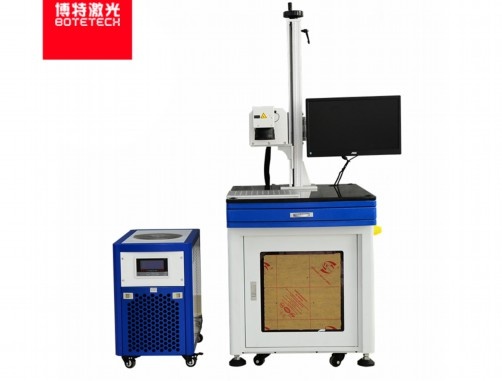

紫外激光打標機

超精細打標、雕刻,特別適合用于食品、醫藥包裝材料打標、打微孔、玻璃材料的高速劃分及對硅片晶圓進行復雜的圖形切割等行業

獲取報價

視覺定位激光打標機

CCD視覺定位檢測激光打標機針對批量不規則打標中夾具設計制造困 難導致的供料難、定位差、速度慢的問題,CCD攝像打標通過采用外 置攝像頭實時拍攝 抓取特征點的方式予以解決。

獲取報價

CO2激光打標機

CO2激光打標機核心光學部件均采用美國原裝進口產品,CO2射頻激光器是一種氣體激光器,激光波長為10.64μm,屬于中紅外頻段,CO2激光器有比較大的功率和比較高的電光轉換率。

獲取報價

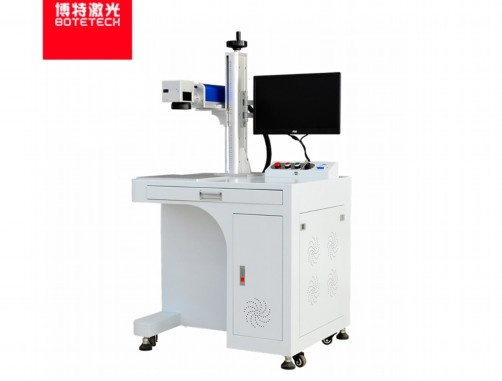

光纖激光打標機
