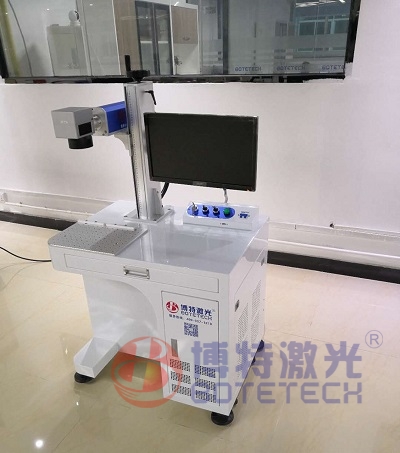

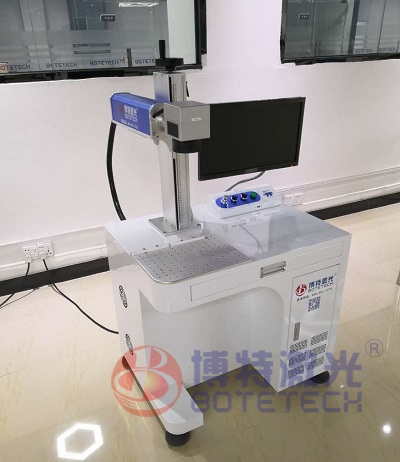

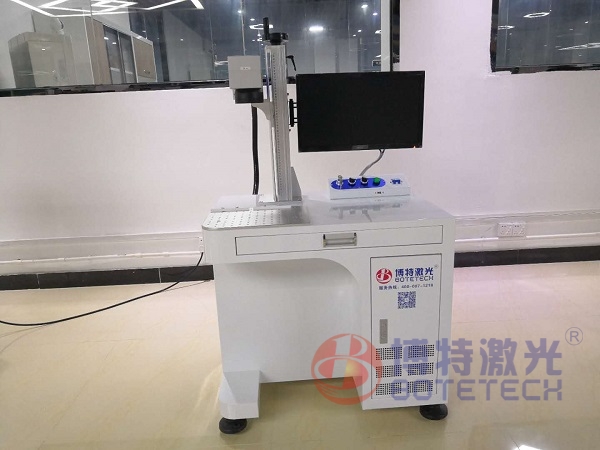

全自動光纖激光打標機自動化數控激光鐳雕原理

來源：深圳市博特精密設備科技有限公司發布時間：2018-12-25 05:54:25

全自動激光打標機控制激光打標機原理一般打標產品時候大部分分為矢量式與點陣式打標，而激光矢量打標不是通過標記點來構成字符，而是通過激光畫線條來實現打標的。對于矢量圖形，點、直線、圓及圓弧是其基本的圖案與文字字符的構成元素。

1、直線的生成
全自動激光打標機畫線的功能實際由兩部分組成：首先找出直線的兩個端點的坐標，然后將其轉換成振鏡的位置坐標，分別控制兩個不同工作位置的振鏡由起點向終點擺同時控制光纖激光打標機激光器進行標記。

2、點的生成
全自動激光打標機畫點與畫線相同，點實際上可看作首末位置相同的直線來進行操作。

3、圓及圓弧的生成
通過控制全自動激光打標機振鏡來進行標記，畫直線及點是最容易實現，也是速度最快的操作，所以畫圓及圓弧也是通過直線來實現的。若把直線作為很短的一段弦來繪制，便可以畫圓。這些弦的端點都在圓的圓周上。但是如果線段的數目如果太少，即每根弦相應于10度的弧，則這個由弦生成的圓就很不光滑。因而為了使圓平滑弦的數目越多越好，弦的數目多了計算的速度及加工的速度就會降低。這就要根據不同的打標要求來進行調整。

一般可以采用繪制圓周的同樣方法畫出弧線，但與畫圓不同，作為圓的一部分，需在用到弧線所對應的圓心角方能繪出。
