PCB在線激光鐳雕機作業指導書

一、設備概述

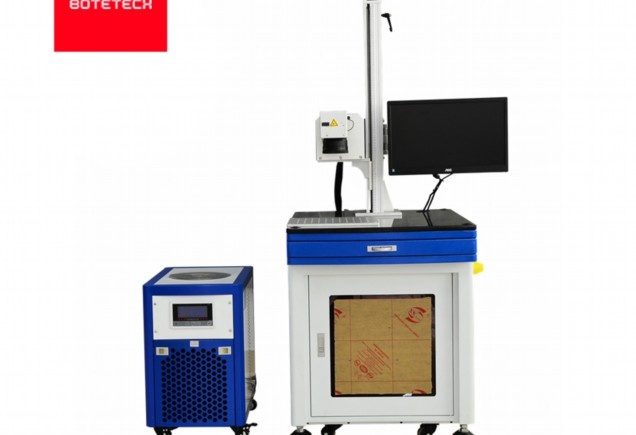

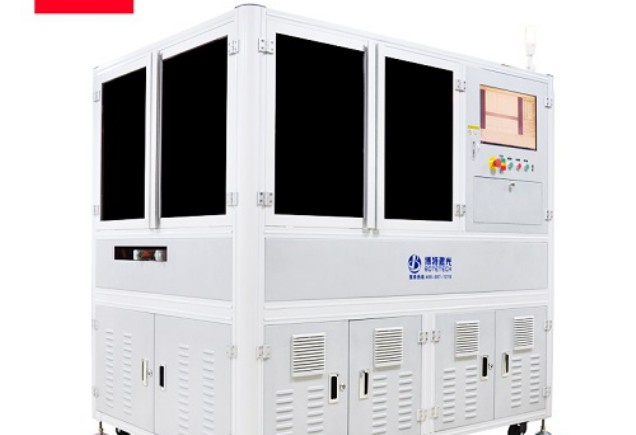

PCB在線激光鐳雕機是一種高精度自動化設備，用于在印刷電路板（PCB）表面進行永久性標記，包括序列號、二維碼、LOGO、生產日期等信息。設備采用非接觸式激光雕刻技術，具有高效、無污染、精度高等特點，適用于高密度PCB生產線。

二、安全注意事項

1. 激光防護

– 操作時嚴禁直視激光光束或反射光，需佩戴專用激光防護眼鏡。

– 設備運行時禁止打開防護罩，避免激光泄漏。

2. 電氣安全

– 設備接地必須可靠，禁止濕手操作電源開關。

– 緊急情況下立即按下急停按鈕（紅色）。

3. 環境要求

– 工作環境溫度：10~35℃，濕度≤70%，無強電磁干擾。

– 確保設備通風良好，避免粉塵堆積。

三、操作流程

1. 開機前準備

– 檢查設備狀態：確認激光頭、導軌、鏡頭無灰塵或異物。

– 材料確認：PCB板需平整無翹曲，表面清潔無油污。

– 參數設置：根據PCB材質（FR4、鋁基板等）在控制軟件中選擇預設參數（功率、速度、頻率）。

2. 開機步驟

1. 開啟總電源開關，啟動控制電腦。

2. 打開激光鐳雕軟件（如EzCad），導入需雕刻的圖形/文字文件。

3. 校準激光焦距：使用定位治具調整Z軸高度至焦點位置（通常距PCB表面5~10cm）。

3. 試雕與調整

– 在廢板上進行試雕，檢查標記清晰度、深度。

– 調整參數：

– 功率（20%~80%）：過高易燒焦，過低則標記不清晰。

– 速度（100~2000mm/s）：速度越慢，雕刻越深。

– 頻率（20~100kHz）：高頻適合精細標記，低頻用于深雕。

4. 批量生產

1. 將PCB板放入傳送帶或固定夾具，確保定位精準。

2. 啟動自動模式，設備按程序依次雕刻。

3. 每30分鐘抽檢一次標記質量，記錄數據（如對比度、位置偏差）。

5. 關機步驟

1. 關閉激光輸出，退出控制軟件。

2. 清潔工作臺面，移除殘留碎屑。

3. 切斷電源，填寫設備點檢表。

四、常見問題處理

| 問題| 原因| 解決方案|

|-|-|–|

| 標記模糊| 焦距不準/功率不足 | 重新校準焦距，提高功率|

| 雕刻位置偏移| 夾具松動/坐標未校準 | 緊固夾具，重新設定原點|

| 激光不發射| 光路阻塞/軟件故障 | 檢查光路鏡片，重啟軟件|

五、維護保養

1. 每日保養

– 清潔光學鏡片（用無水乙醇和無塵布）。

– 檢查導軌潤滑情況，補充潤滑油。

2. 月度保養

– 校準激光光路，檢查散熱風扇運行狀態。

– 備份設備參數，避免數據丟失。

六、附錄

– 設備參數參考（以某型號為例）：

– 激光波長：1064nm

– 雕刻精度：±0.02mm

– 最大雕刻速度：5000mm/s

編制： 技術部

版本號： V1.2

生效日期： 2023-XX-XX

（注：實際操作需結合設備廠家手冊及企業標準執行。）

PCB在線激光鐳雕機培訓資料

一、設備概述

PCB在線激光鐳雕機是專為印刷電路板(PCB)行業設計的高精度標記設備，采用先進的激光技術，可在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、生產日期等信息。

二、主要技術參數

1. 激光類型：光纖激光/CO2激光

2. 波長：1064nm(光纖)/10.6μm(CO2)

3. 標記速度：≤7000mm/s

4. 重復精度：±0.01mm

5. 最小線寬：0.02mm

6. 工作電壓：AC220V±10%，50/60Hz

7. 功率消耗：≤1.5KW

三、操作流程

1. 開機準備

– 檢查設備電源連接

– 確認氣源供應正常(如適用)

– 打開主電源開關

– 啟動計算機和控制系統

2. 軟件操作

1. 打開激光標記軟件

2. 導入或設計需要標記的圖形/文字

3. 設置標記參數(功率、速度、頻率等)

4. 進行模擬標記預覽

3. 工件定位

– 將PCB板放置在加工平臺上

– 使用CCD相機進行精確定位(如設備配備)

– 調整焦距至最佳位置

4. 開始加工

– 啟動激光標記程序

– 監控首次加工效果

– 必要時進行參數微調

5. 關機程序

1. 關閉激光電源

2. 退出控制軟件

3. 關閉計算機

4. 切斷主電源

四、安全注意事項

1. 激光安全

– 嚴禁直視激光束或反射光

– 操作時必須佩戴專用激光防護眼鏡

– 設備運行時禁止打開防護罩

2. 電氣安全

– 非專業人員不得拆卸電氣部件

– 設備必須可靠接地

– 定期檢查電纜絕緣狀況

3. 防火安全

– 工作區域禁止存放易燃物品

– 配備適當滅火設備

– 加工后及時清理殘留物

4. 操作規范

– 禁止設備運行時無人值守

– 異常情況立即按下急停按鈕

– 定期維護保養設備

五、日常維護

1. 每日維護

– 清潔設備表面和工作區域

– 檢查光學鏡片清潔度

– 確認散熱系統工作正常

2. 每周維護

– 清潔導軌和傳動部件

– 檢查氣路系統(如適用)

– 測試緊急停止功能

3. 每月維護

– 全面檢查光學系統

– 校準激光功率

– 檢查軟件系統更新

六、常見故障排除

1. 標記不清晰

– 檢查激光功率設置

– 確認焦距是否正確

– 清潔光學鏡片

2. 位置偏差

– 重新校準定位系統

– 檢查機械傳動部件

– 確認文件坐標設置

3. 設備不啟動

– 檢查電源連接

– 確認急停按鈕未按下

– 查看控制面板錯誤代碼

4. 軟件故障

– 重啟軟件和計算機

– 檢查文件格式兼容性

– 必要時重新安裝軟件

七、應用技巧

1. 對于不同材質的PCB板，需調整激光參數：

– FR-4基板：中低功率，高頻率

– 金屬基板：較高功率，適當降低速度

– 柔性電路板：低功率，多次掃描

2. 二維碼/條形碼標記時：

– 確保足夠的對比度

– 測試掃碼設備識別率

– 適當增加空白區域

3. 批量生產時：

– 建立參數模板

– 使用自動序列號功能

– 定期抽檢標記質量

本培訓資料僅供參考，具體操作請以設備實際說明書和廠家指導為準。操作人員必須經過專業培訓并考核合格后方可獨立操作設備。

鐳光蝕影：PCB在線激光鐳雕技術的美學解構與教學啟示

在電子制造的詩意空間里，激光鐳雕技術猶如一支光之筆，在覆銅板表面書寫著精密電路的詩行。這項將光子能量轉化為物質重組的制造藝術，正以0.01毫米級的雕刻精度重新定義著PCB制造的工藝美學。本文將從技術解構到教學實踐，揭開這項微米級制造藝術的教育密碼。

一、技術解構：光與物質的量子之舞

PCB在線激光鐳雕系統的核心構件構成了一部精密的光學交響樂。紫外激光器發射的355nm短波長光束，經振鏡系統以每秒2000次的速度進行矢量偏轉，在聚焦透鏡的調制下形成直徑15μm的光斑。這個比人類發絲更細的能量焦點，在30000脈沖/秒的頻率下與覆銅板發生著奇妙的量子相互作用。

工藝參數的調控蘊含著深刻的材料科學原理。當激光功率密度超過10?W/cm2時，銅箔表層電子發生等離子體化效應，通過調控脈沖寬度在20-100ns區間，可以實現從氧化著色到深度雕刻的漸變效果。教學實踐中，引導學生建立”能量密度=平均功率/(重復頻率×光斑面積)”的數學模型，是掌握參數優化的關鍵鑰匙。

二、動態校準：工業4.0時代的智能制造韻律

現代激光鐳雕系統搭載的機器視覺單元，構建了虛實交融的制造場景。高分辨率CCD相機以每秒30幀的速度進行基準點掃描，通過SIFT算法實現亞像素級定位，配合六軸機械手的±5μm重復定位精度，使設備在連續生產中保持完美的空間同步。

教學模擬系統通過虛擬孿生技術再現這一過程：學生可在HMI界面上觀察PID控制系統如何實時補償熱變形誤差，理解溫度每升高1℃導致的光路0.8μm漂移如何被自動修正。這種將隱形的物理規律可視化的教學方法，極大提升了學生對復雜系統的認知深度。

三、缺陷美學：不完美中的教學契機

鐳雕工藝常見的”熱影響區擴大”現象，反而成為絕佳的教學案例。當學生將掃描速度從800mm/s降至500mm/s時，可以觀察到邊緣碳化區域從15μm擴展到28μm。通過SEM電鏡對比不同參數下的微觀形貌，引導學生建立熱傳導方程與表面粗糙度的關聯認知。

教學實驗室特設的”缺陷墻”收藏著各種工藝異常樣本：激光模式失配導致的”光暈效應”、聚焦偏移造成的”斜面雕刻”、保護氣不足引發的”氧化色差”。這些非常規樣本成為培養學生工程思維的珍貴教材，每個缺陷背后都隱藏著深刻的物理規律。

四、教學重構：從技能訓練到創造啟蒙

進階課程采用”反向工程+創意設計”的雙軌模式。學生先對華為5G基站PCB進行逆向分析，測量其標記線寬、深度等參數；再進入創意模塊，在模擬系統上設計融合電路藝術與功能性標記的混合方案。這種訓練使技術學習升華為創造力的培養。

在某次教學實驗中，學生團隊創新性地將二維碼雕刻深度控制在20±2μm，既保證掃碼識別率，又將熱影響區控制在50μm安全范圍內。這種精確到微米級的創造，正是工程教育最動人的成果展現。

站在智能制造的時代節點，PCB激光鐳雕教學已超越單純的技術傳授，成為培養微觀制造感知力的絕佳載體。當學生們透過電子顯微鏡，觀察到激光脈沖在銅晶界上留下的納米級波紋時，他們看到的不僅是物理現象，更是工業美學的微觀詩篇。這種融合科學理性與工藝感性的認知方式，正是未來工程師最珍貴的素養底色。
