PCB在線激光打標機選型推薦

一、PCB激光打標需求分析

PCB(印刷電路板)作為電子產品的核心組件，其標識追溯需求日益嚴格。在線激光打標機可實現：

– 永久性標記：二維碼、條形碼、序列號、生產日期等信息

– 高精度打標：滿足微小PCB元件標識要求

– 無接觸加工：避免物理接觸導致的PCB損傷

– 自動化集成：與生產線無縫對接，實現智能化生產

二、選型關鍵參數

1. 激光類型選擇

– 光纖激光打標機：適合金屬材質PCB標記，波長1064nm，標記對比度高

– 紫外激光打標機：適合FR4等非金屬基材，波長355nm，熱影響區小

– 綠光激光打標機：對銅箔等反光材料有更好表現，波長532nm

2. 技術參數考量

– 打標精度：應達到0.01mm級別，滿足高密度PCB需求

– 打標速度：生產線匹配，通常要求≥7000mm/s

– 重復精度：±0.002mm以內

– 激光功率：10W-30W范圍可調，適應不同材料

– 工作臺面：根據PCB尺寸選擇，常見300×300mm至600×600mm

3. 自動化集成要求

– 通訊接口：支持RS232、TCP/IP、PROFINET等工業協議

– 傳感器接口：光電傳感器、編碼器接口等

– 軟件兼容性：與MES/ERP系統對接能力

– 機械接口：傳送帶對接方案，上下料機構配合

三、推薦機型對比

| 型號 | 激光類型 | 功率 | 打標范圍 | 精度 | 特色功能 | 適用場景 |

||||||-|-|

| 品牌A-FL20 | 光纖 | 20W | 300×300mm | 0.01mm | 自動對焦，CCD定位 | 金屬基板批量生產 |

| 品牌B-UV5 | 紫外 | 5W | 200×200mm | 0.005mm | 冷加工，熱影響區<10μm | 高頻板精密標記 | | 品牌C-GL10 | 綠光 | 10W | 250×250mm | 0.008mm | 反射材料專用 | 高反光銅箔標記 | | 品牌D-FL30 | 光纖 | 30W | 500×500mm | 0.015mm | 雙工位自動切換 | 大尺寸PCB量產 | 四、選型建議 1. 金屬基板PCB：優先選擇20W以上光纖激光打標機，確保標記清晰度 2. 高頻/柔性PCB：推薦紫外激光系統，減少熱損傷風險 3. 小批量多品種：選擇帶CCD視覺定位的機型，快速換型 4. 24小時連續生產：考慮雙激光頭配置，提高設備利用率 5. 潔凈車間環境：需配備煙塵凈化裝置，保持工作環境清潔 五、配套考慮因素 1. 輔助系統： - 除塵裝置：防止打標產生的微粒污染PCB - 自動對焦系統：適應不同厚度PCB - 條碼讀取驗證：確保打標內容正確 2. 軟件功能： - 序列號自動生成 - 二維碼/條形碼批量生成 - 打標數據追溯記錄 - 設備狀態監控 3. 售后服務： - 激光器使用壽命(通常2-3萬小時) - 本地技術支持響應時間 - 備件供應周期 六、投資回報分析 優質PCB激光打標機雖然初期投入較高(約15-50萬元)，但相比傳統絲印方式： - 節省耗材成本(無油墨、網版消耗) - 減少人工干預 - 提高生產良率(標記不良率<0.1%) - 實現全流程追溯 投資回收期通常在1-2年內。 七、未來升級考慮 選擇時應預留： 1. 功率升級空間 2. 打標區域擴展可能 3. 軟件功能模塊化添加 4. 與智能工廠其他設備的互聯能力 結論 PCB在線激光打標機選型需綜合考慮材料特性、生產節拍、精度要求和預算限制。建議先進行樣品打標測試，評估實際效果后再做最終決策。優質設備應兼具穩定性、精度和擴展性，為PCB智能制造提供可靠支持。

PCB在線激光雕刻機廠家排名及市場分析

在PCB（印制電路板）制造領域，在線激光雕刻機因其高精度、高效率和非接觸式加工的優勢，成為高端PCB生產的核心設備之一。隨著電子行業向微型化、高密度化發展，激光雕刻機的市場需求持續增長。以下是全球及中國市場上主流的PCB在線激光雕刻機廠家排名及分析，供行業參考。

一、國際領先廠家排名

1. LPKF Laser & Electronics AG（德國）

– 優勢：全球激光加工設備龍頭，PCB激光雕刻機以高精度（±5μm）和穩定性著稱，適用于高密度互連（HDI）板和柔性電路。

– 技術亮點：支持UV激光和綠光激光，可集成在線檢測系統。

– 市場地位：歐美高端市場占有率超30%，但設備價格較高（單臺約20萬-50萬美元）。

2. Mitsubishi Electric（日本三菱）

– 優勢：CO?激光技術成熟，擅長多層板雕刻，加工速度可達10m/s。

– 應用領域：汽車電子、航空航天等高端PCB。

3. ESI（美國，現被日本Screen收購）

– 優勢：主打UV激光設備，適合精細線路（線寬≤20μm）和軟板加工，自動化程度高。

二、中國本土廠家排名

1. 博特激光（Han’s Laser）

– 優勢：國內激光設備龍頭，PCB激光雕刻機覆蓋CO?、UV和光纖多種技術，性價比突出（價格約為進口設備的60%）。

– 市場份額：國內市占率超40%，代表機型HLC-300支持在線CCD定位。

2. 華工激光（HG Laser）

– 優勢：依托華中科技大學技術，擅長高功率激光設備，適用于厚銅板雕刻（銅厚≥3oz）。

3. 正業科技（ZhengYe Technology）

– 特點：專注PCB全流程設備，激光雕刻機集成自動上下料系統，適合大批量生產。

4. 德龍激光（Delon Laser）

– 技術亮點：超快皮秒激光設備，用于IC載板等超精細加工，但設備成本較高。

5. 昆山佰易（Biyi Laser）

– 定位：中小型PCB廠商，主打經濟型機型（單價約50萬-100萬元），滿足基礎需求。

三、排名依據與市場趨勢

1. 技術指標：

– 精度：國際大廠普遍達±5μm，國內一線廠±10μm。

– 速度：高端機型（如LPKF）可達15m/min，國產平均8-12m/min。

2. 服務與成本：

– 國產設備在售后響應（24小時到廠）、配件成本（降低30%-50%）上更具優勢。

3. 新興需求：

– 5G和AI推動高頻PCB需求，UV激光設備增速顯著（年增長約15%）。

四、選購建議

– 高端需求：優先考慮LPKF、Mitsubishi，確保工藝穩定性。

– 性價比之選：博特激光、華工激光適合中型企業。

– 柔性板加工：ESI或德龍激光的UV機型更優。

總結：國際品牌技術領先但價格高昂，國產設備在性價比和服務上逐步趕超。未來，隨著國產替代政策推進和技術突破（如超快激光），中國廠家有望進一步縮小與國際巨頭的差距。

PCB在線激光鐳雕機使用教程

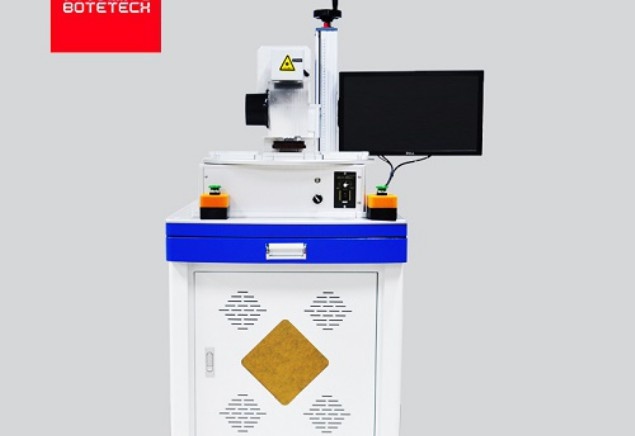

一、設備簡介

PCB在線激光鐳雕機是一款專為印刷電路板(PCB)行業設計的高精度激光標記設備，型號250409083。該設備采用先進的激光技術，可在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、logo等信息，具有非接觸、高精度、高效率等特點。

二、安全注意事項

1. 操作前必須佩戴專用激光防護眼鏡

2. 設備運行時禁止打開防護罩

3. 保持工作區域通風良好

4. 禁止在設備運行時進行維護操作

5. 設備必須可靠接地

三、設備開機準備

1. 檢查電源連接：確認220V電源連接穩定

2. 檢查氣源連接：確認壓縮空氣供應正常(0.5-0.8MPa)

3. 檢查冷卻系統：確認水冷系統工作正常(如適用)

4. 放置PCB板：將待加工PCB板平穩放置在加工平臺上

5. 開啟主電源：按下設備后方主電源開關

四、軟件操作流程

1. 啟動控制軟件：雙擊桌面上的激光鐳雕控制軟件圖標

2. 導入設計文件：點擊”文件”→”導入”，選擇Gerber或DXF格式文件

3. 設置加工參數：

– 激光功率：根據材料類型設置(通常30-70%)

– 雕刻速度：建議100-500mm/s

– 頻率：建議20-80kHz

4. 對焦調整：

– 使用自動對焦功能或手動調節Z軸高度

– 確保激光焦點位于PCB表面

5. 定位校準：

– 使用CCD相機進行視覺定位

– 調整XY坐標使標記位置準確

五、加工操作步驟

1. 預覽加工路徑：點擊”模擬”按鈕檢查標記內容

2. 開始加工：點擊”開始”按鈕啟動激光鐳雕

3. 過程監控：觀察加工過程，確保無異常

4. 完成提示：設備發出完成提示音后取出PCB

六、日常維護

1. 每日維護：

– 清潔光學鏡片(使用無水酒精和專用拭鏡紙)

– 清理加工區域殘留物

2. 每周維護：

– 檢查導軌潤滑情況

– 清潔風扇濾網

3. 每月維護：

– 檢查激光器冷卻系統

– 校準光路系統

七、常見問題處理

1. 標記不清晰：

– 檢查激光功率設置

– 重新對焦

– 清潔光學鏡片

2. 位置偏移：

– 重新校準CCD相機

– 檢查文件原點設置

3. 設備報警：

– 查看報警代碼并參考說明書處理

– 緊急情況下按下急停按鈕

八、注意事項

1. 不同PCB材料需調整激光參數

2. 批量生產前務必進行樣品測試

3. 定期備份重要參數設置

4. 設備長期不用應斷開電源

本教程僅提供基本操作指導，詳細操作請參考設備附帶的使用說明書。如有任何技術問題，請聯系設備供應商技術支持。
