激光打標機位圖雕刻技術操作指南

一、位圖雕刻原理與設備要求

激光打標機處理位圖文件是基于灰度圖像的像素點陣轉換技術。通過將位圖文件的灰度值映射為激光功率參數，實現深淺不同的雕刻效果。主流設備要求：

1. 支持位圖模式的CO2或光纖激光器

2. 最小光斑直徑≤0.05mm

3. 控制軟件需具備位圖處理模塊（如EzCad、LaserWork等）

4. 配備高精度XY軸運動系統（重復定位精度±0.01mm）

二、操作流程詳解

1. 圖像預處理

(1) 使用Photoshop或CorelDRAW將圖像轉為單色位圖

(2) 調整分辨率至300-600DPI（與激光光斑匹配）

(3) 銳化處理增強邊緣清晰度

(4) 保存為BMP/TIF格式（推薦24位無損壓縮）

2. 軟件參數設置

(1) 導入文件：File>Import Bitmap選擇預處理圖像

(2) 尺寸校準：根據實際材料尺寸等比縮放

(3) 參數配置：

– 掃描速度：800-2000mm/s（金屬建議1200以下）

– 激光功率：20-80%（根據材料熔點調整）

– 填充間距：0.02-0.1mm（精細圖案取小值）

– 點陣模式：選擇Dithering抖動算法優化細節

(4) 坐標定位：設置工件坐標系原點

3. 設備調試

(1) 焦距校準：使用對焦治具確保焦點位置

(2) 功率測試：在邊角料進行梯度功率測試

(3) 路徑預覽：通過仿真模式檢查雕刻軌跡

三、關鍵技術要點

1. 灰度映射算法選擇

– Floyd-Steinberg算法：適合漸變圖像

– 有序抖動法：適合高對比度圖案

– 誤差擴散法：保留更多細節層次

2. 光斑疊加控制

相鄰光斑重疊率建議30-50%，計算公式：

重疊率 = (1 – 移動距離/光斑直徑)×100%

例如0.1mm光斑移動0.07mm時，重疊率30%

3. 材料適應性調整

– 金屬材料：采用高頻低功率模式（20kHz/40%功率）

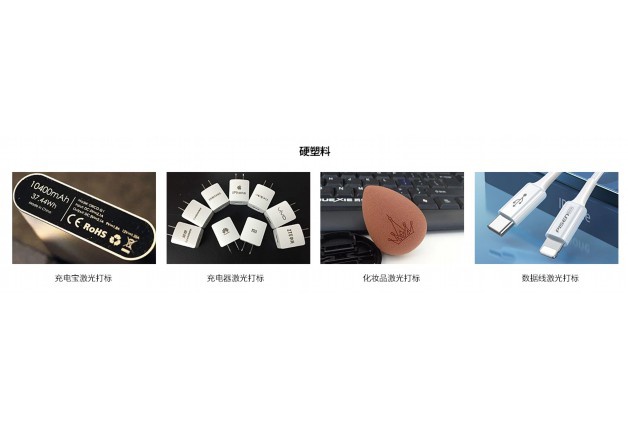

– 塑料制品：使用連續波模式避免碳化

– 木材雕刻：建議增加20%掃描速度防止燒焦

四、常見問題解決方案

1. 圖像失真

檢查項：DPI設置是否匹配、機械傳動間隙、材料平整度

2. 邊緣毛刺

處理方法：降低掃描速度15%、啟用雙向掃描補償

3. 灰度層次缺失

優化方案：增加功率梯度分級（建議至少64級）

4. 雕刻效率低

加速技巧：采用螺旋填充路徑、啟用硬件加速功能

五、進階應用技巧

1. 3D浮雕效果實現

通過灰度-深度映射技術，配合Z軸動態調焦系統，可制作立體浮雕效果。參數設置需建立三維功率矩陣，建議使用專業3D雕刻插件。

2. 彩色打標技術

利用不銹鋼等材料的氧化顯色特性，通過精確控制溫度場（300-600℃區間），可實現多種顏色表現。典型參數組合：400℃對應金色（功率35%，速度800mm/s）

3. 動態功率補償

針對異形曲面工件，采用實時焦點跟蹤系統，通過公式P=P0×(1+Δh/?)動態調整功率，其中Δh為高度偏差，?為焦距。

本指南涵蓋從基礎操作到專業應用的完整流程，建議操作前進行材料試片測試，不同設備具體參數需參考廠商技術手冊。掌握位圖雕刻技術可提升加工效率40%以上，同時擴展激光設備的應用范圍。

激光打標定位技術解析與應用實踐

激光打標作為現代精密加工的核心技術，其定位精度直接影響產品質量和生產效率。本文將系統解析激光打標的定位原理、實現方式及優化策略，為工業應用提供技術參考。

一、定位系統構成原理

激光打標定位基于三維坐標系構建，包含兩個核心系統：

1. 機械坐標系：以設備本體為基準的絕對坐標系，通過伺服電機驅動X/Y/Z軸實現空間定位

2. 工件坐標系：根據加工對象建立的相對坐標系，需通過坐標轉換實現與機械坐標的匹配

二、核心定位技術解析

1. 機械定位法

采用精密導軌與限位開關構建物理定位系統，定位精度可達±0.01mm。適用于規則幾何形狀工件的批量加工，但需定期校準機械磨損造成的誤差。

2. 視覺定位系統

（1）CCD視覺定位：通過高分辨率相機（500萬像素以上）采集工件特征點，結合Halcon/VisionPro等軟件進行圖像匹配，定位精度達±5μm

（2）激光輪廓掃描：采用線激光傳感器進行三維輪廓建模，特別適用于曲面工件定位

（3）典型案例：某汽車零部件企業采用雙CCD+激光復合定位，將定位時間縮短至0.3秒/件

3. 動態定位技術

（1）飛行打標系統：配合傳送帶速度同步控制，實現移動工件實時定位

（2）旋轉軸定位：通過第四軸轉臺實現圓柱體工件的無縫拼接打標

三、精度影響因素及優化

1. 誤差來源分析

– 機械傳動誤差：導軌直線度誤差≤0.005mm/m

– 熱變形：溫度每升高1℃，

精密絲杠產生約12μm/m的膨脹

– 材料特性：不同材質的熱吸收率差異導致焦點偏移

2. 校準優化方案

（1）激光干涉儀校準：采用雷尼紹XL-80系統進行全行程定位精度檢測

（2）九點校準法：通過標準網格板建立坐標變換矩陣

（3）溫度補償算法：嵌入PID溫控模塊，實時調整驅動參數

四、先進定位技術發展

1. 混合現實定位：結合AR技術實現虛擬坐標疊加，某航空企業應用后定位效率提升40%

2. 量子點標記技術：采用熒光量子點制作定位標記，提升弱光環境識別精度

3. 5G+邊緣計算：通過5G傳輸實時定位數據，云端算法優化定位參數

五、典型應用場景對比

1. 電子元件（PCB打標）：采用0.1μm級視覺定位，滿足01005元件加工需求

2. 醫療器械：雙紅光定位+真空吸附，確保異形植入體精準定位

3. 珠寶雕刻：六軸機械手+顯微視覺，實現曲面微雕±2μm定位精度

隨著智能制造發展，激光打標定位技術正向著智能化、自適應方向發展。德國通快最新機型已集成AI自學習定位系統，可自動識別工件特征并優化加工路徑。未來，基于數字孿生的虛擬調試技術將進一步縮短定位系統開發周期，推動精密制造進入新階段。

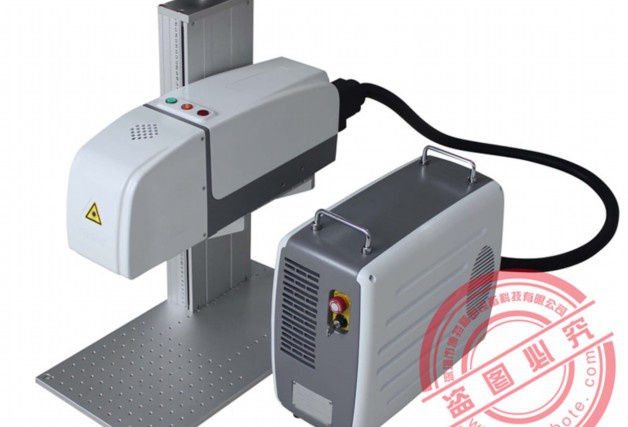

激光打標機操作與編輯教學指南

激光打標機作為一種高效、精準的標記設備，廣泛應用于金屬加工、電子產品、工藝品制作等領域。本文將從設備準備、軟件操作到實際應用，分步驟講解激光打標機的編輯與使用技巧，幫助用戶快速掌握核心技能。

一、設備與軟件準備

1. 設備檢查

– 確認激光打標機電源、冷卻系統（如水冷或風冷）連接正常。

– 檢查鏡頭是否清潔，避免灰塵影響打標精度。

– 根據材料類型選擇激光類型（如光纖激光適用于金屬，CO2激光適合非金屬）。

2. 軟件安裝與設置

– 安裝設備配套軟件（如EzCad、LaserMark等），并連接控制卡。

– 設置軟件參數：選擇正確的通信端口，調整坐標系原點（通常為工件左上角）。

– 導入或繪制圖形：支持AI、DXF、PLT等矢量文件格式，也可直接使用軟件內置繪圖工具。

二、編輯與參數設置

1. 內容排版設計

– 文字編輯：輸入文本后，調整字體、字號和間距。建議使用矢量字體（如單線字體）以提高雕刻效率。

– 圖形處理：通過軟件調整圖形尺寸、旋轉角度，并利用“陣列復制”功能批量排列圖案。

– 二維碼/條形碼生成：輸入數據后自動生成可識別碼，需確保最小線條寬度符合激光精度（通常≥0.1mm）。

2. 核心參數優化

– 功率（Power）：材料硬度決定功率高低。例如，不銹鋼建議30%~60%功率，塑料需降低至10%~25%以防燒焦。

– 速度（Speed）：速度與雕刻深度成反比。金屬材料推薦200~800mm/s，木材可提升至1000mm/s以上。

– 頻率（Frequency）：高頻（如20kHz）適合精細雕刻，低頻（5kHz）用于深雕或切割。

– 填充模式：選擇“單向填充”或“雙向填充”，調整線間距（0.02~0.1mm）控制標記密度。

三、實戰操作流程

1. 材料定位與對焦

– 將工件固定在平臺，使用紅光定位功能預覽打標范圍。

– 手動或自動對焦：通過升降平臺使激光焦點落在材料表面（焦點距離通常標注在鏡頭上）。

2. 測試與校準

– 在廢料上進行小范圍試刻，檢查清晰度和深度。

– 若標記模糊，需重新對焦或提高功率；若邊緣碳化，則降低功率或加快速度。

3. 正式打標與監控

– 啟動設備后觀察首次打標效果，確保無偏移或錯位。

– 長時間運行時注意散熱，避免因溫度過高導致激光器衰減。

四、安全與維護要點

1. 安全規范

– 操作時佩戴防護眼鏡，避免直視激光光束。

– 確保工作區域通風良好，防止有害煙霧積聚。

– 禁止在易燃材料旁使用高功率激光。

2. 設備保養

– 每日清潔鏡頭和導軌，使用無水酒精擦拭光學元件。

– 定期檢查散熱系統，更換冷卻水（若為水冷機型）。

– 每季度潤滑傳動部件，校準光路系統。

五、常見問題解決

– 問題1：標記不清晰

原因：功率不足或焦距錯誤。

解決：重新對焦并逐步提高功率。

– 問題2：材料表面燒焦

原因：功率過高或速度過慢。

解決：降低功率10%~20%或提升速度。

– 問題3：圖形邊緣鋸齒

原因：振鏡校準偏差或文件分辨率低。

解決：使用高精度矢量圖并執行振鏡校準程序。

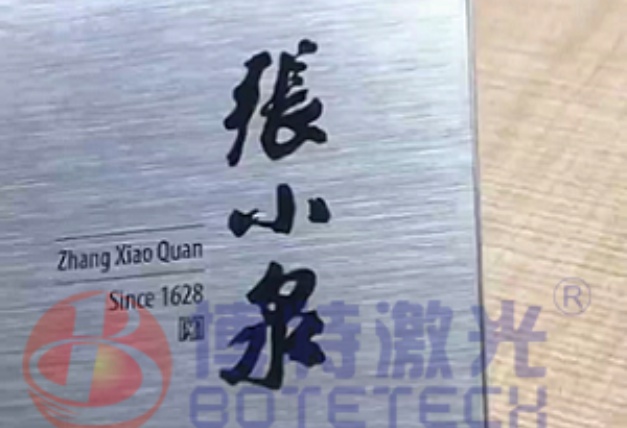

案例應用：金屬銘牌刻印

1. 導入公司LOGO矢量圖，設置尺寸為50×30mm。

2. 參數：功率45%，速度600mm/s，頻率20kHz，雙向填充。

3. 對焦后啟動打標，完成后用酒精棉清潔表面氧化層。

通過以上步驟，即使是新手也能快速完成從設計到成品的激光打標流程。掌握參數調節與維護技巧，將大幅提升設備使用壽命與工作效率。
